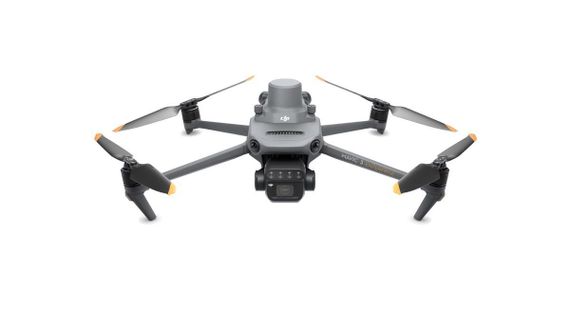

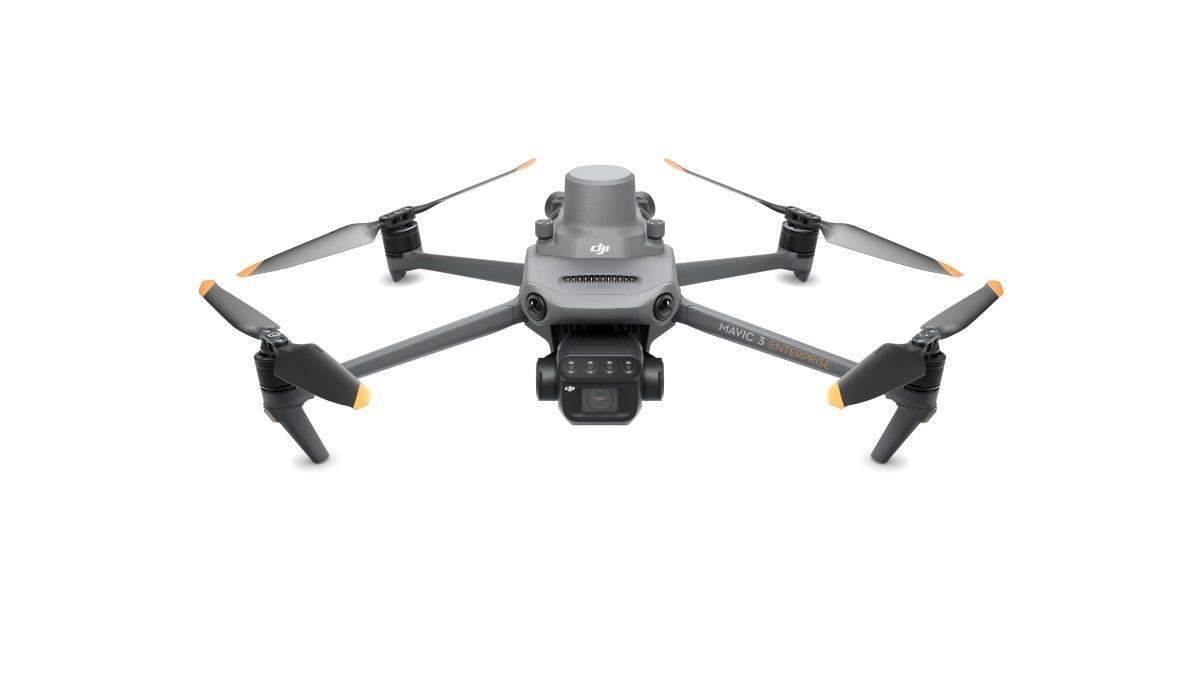

DJI MAVIC 3M
Больше информации для эффективной работы
Эффективная аэросъемка позволяет видеть то, что недоступно человеческому глазу. Именно поэтому Mavic 3 Multispectral снабжен двумя приборами видения. Он сочетает в себе камеру RGB и мультиспектральную камеру для отслеживания и анализа роста сельскохозяйственных культур с максимальной четкостью изображения. Точность и доступность данных — два условия для организации эффективного сельскохозяйственного производства. И Mavic 3M позволяет решать обе задачи.

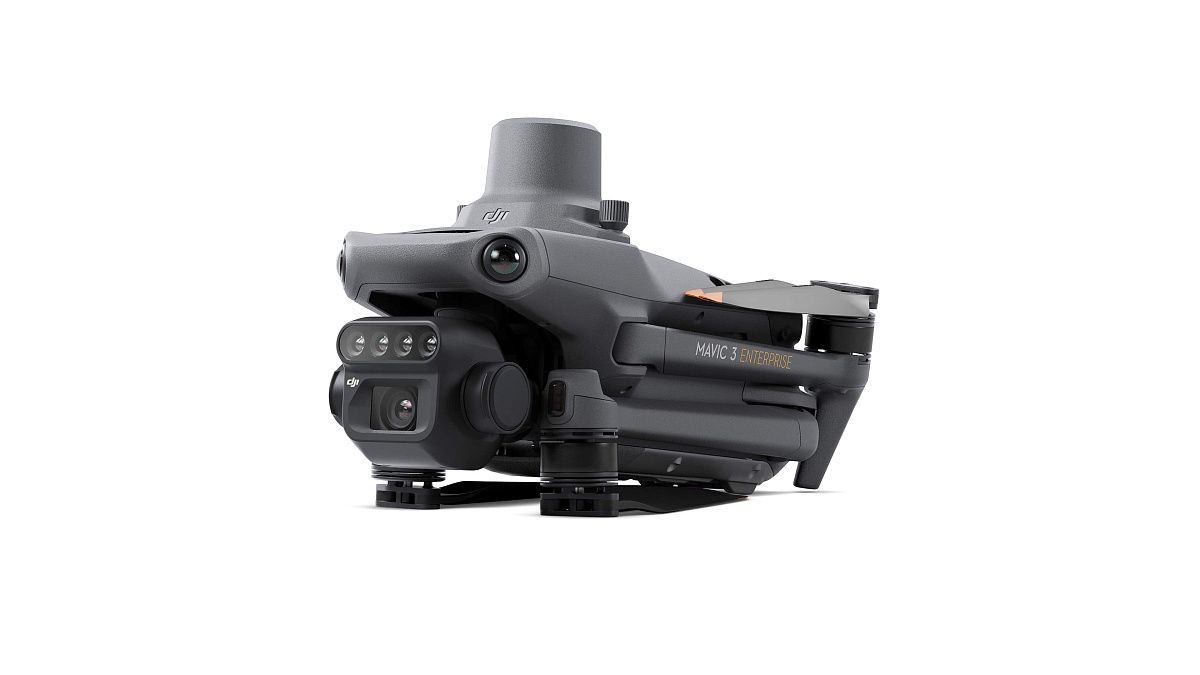

Компактный и портативный
Складная конструкция для удобного хранения
Мультиспектральная камера
4 × 5 Мп G/R/RE/NIR
Камера RGB
20 Мп CMOS 4/3, с механическим затвором
Безопасность и стабильность работы
Всенаправленный радар обнаружения препятствий [1]. Дальность передачи сигнала составляет 15 км [2].
Точное позиционирование
Позиционирование RTK с точностью до сантиметра. Синхронизация по времени с точностью до микросекунды.
Эффективная аэросъемка
До 200 гектаров за один полет [3]

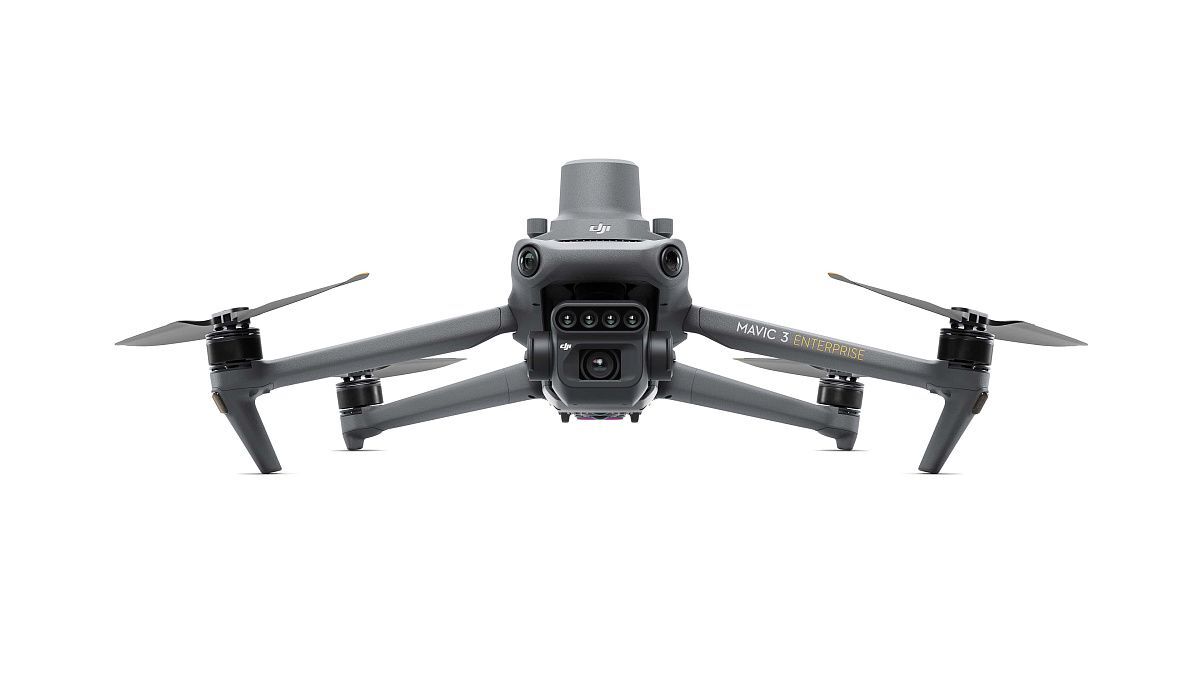

Система обработки изображений: мультиспектральная + RGB
Высокоинтегрированная система обработки изображений
Обновленная система обработки изображений с одной камерой RGB 20 Мп и четырмя мультиспектральными камерами 5 Мп (зеленый, красный, красный край и ближний инфракрасный). Подходит для выполнения таких задач, как высокоточная аэросъемка, контроль роста сельскохозяйственных культур и исследование природных ресурсов.
Мультиспектральная камера 5 Мп
Ближний инфракрасный (NIR)
860 нм ± 26 нм
Красный край (RE)
730 nm ± 16 nm
Красный（R)
650 нм ± 16 нм
Зеленый (G)
560 нм ± 16 нм
Технические характеристики камеры RGB
CMOS 4/3
Матрица 20 Мп
1/2000 с
Самая высокая скорость механического затвора
0,7 с
Высокоскоростная серийная съемка при использовании камеры RGB
Датчик солнечного света
Встроенный датчик солнечного света определяет интенсивность солнечного излучения и сохраняет его в файл изображения, позволяя компенсировать освещение при записи данных изображения во время двухмерной реконструкции. Это гарантирует более высокую точность результатов NDVI, а также повышает точность и согласованность данных, получаемых в течение длительного времени.

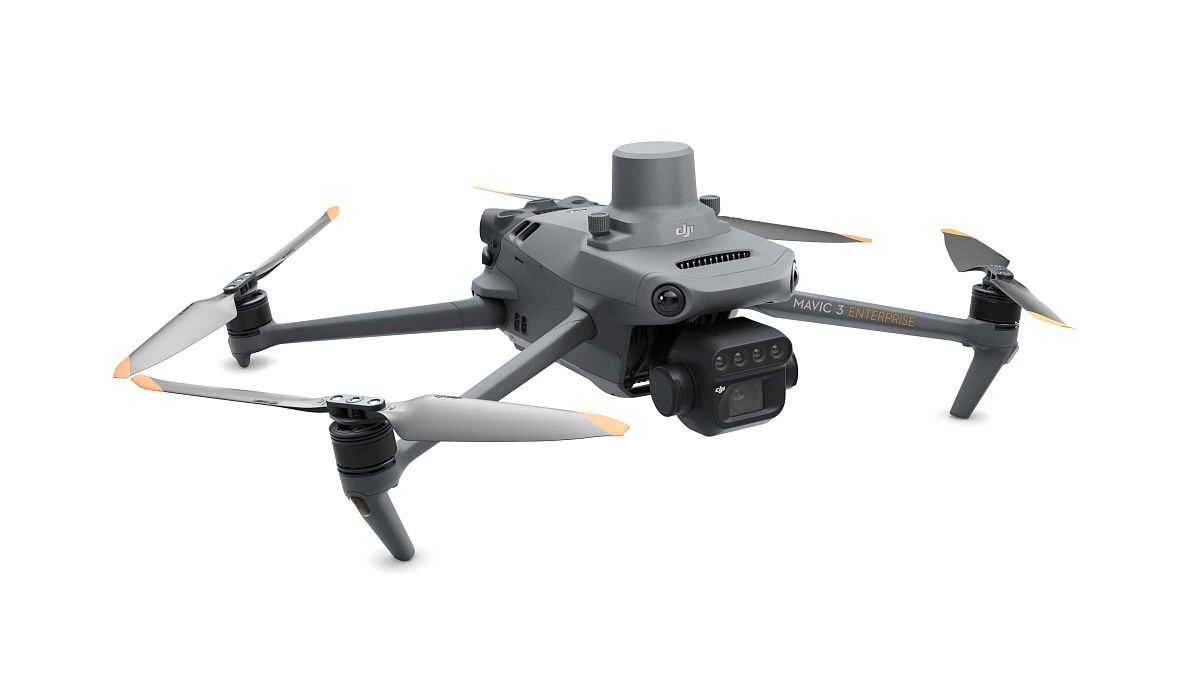

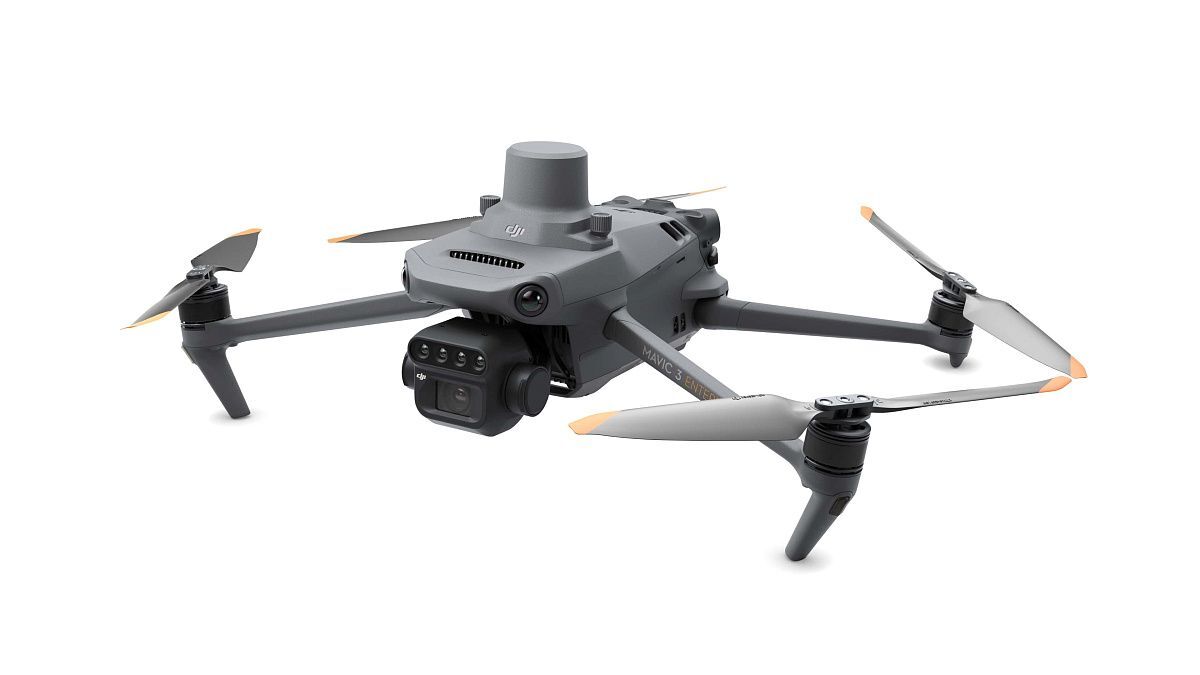

Модуль RTK
Получение изображений с точностью до пикселя
Mavic 3M с модулем RTK для позиционирования с точностью до сантиметра. Синхронизация процесса управления полетом, работы камеры и модуля RTK выполняется на уровне микросекунды для точного определения местоположения центра обработки изображений каждой камеры. Это позволяет Mavic 3M выполнять высокоточную аэросъемку без использования наземных контрольных точек.
Длительный срок службы аккумулятора для эффективной работы
Сверхдлительный срок службы аккумулятора, быстрая зарядка
43 минуты[4]
Время полета
200 гектаров[3]
Картографирование района площадью 200 гектаров может быть выполнено за один вылет.
Быстрая зарядка
Зарядный концентратор для аккумуляторов мощностью 100 Вт
Высокоэффективная быстрая зарядка
Быстрая зарядка при 88 Вт

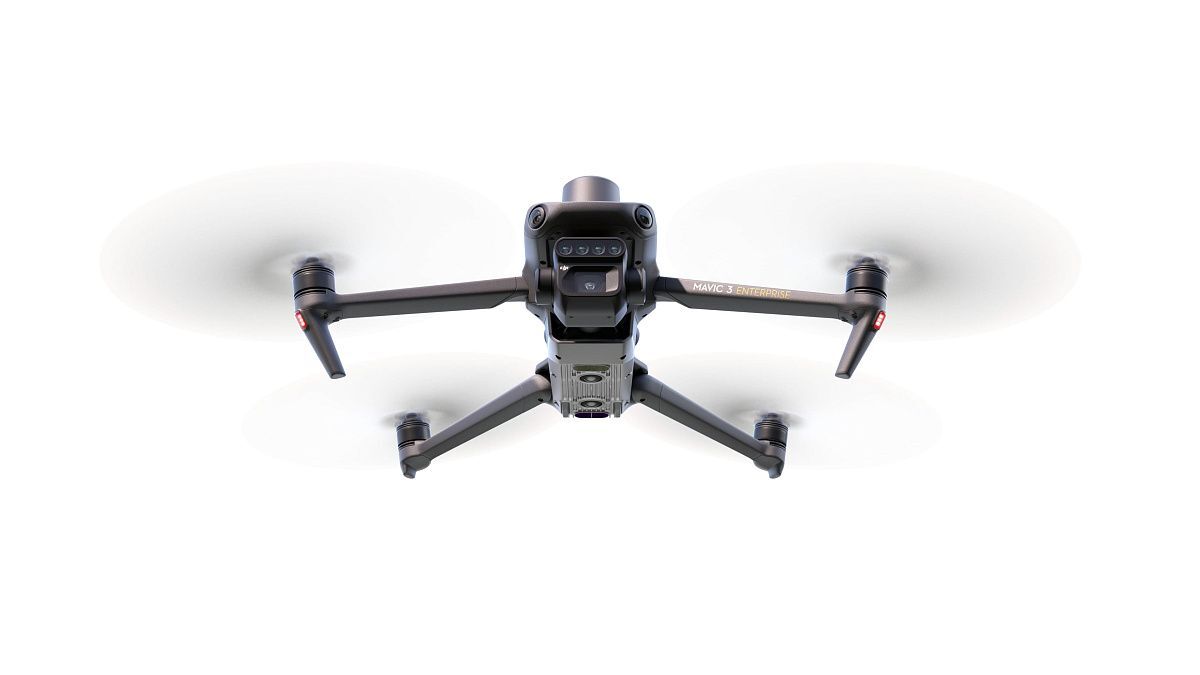

Дрон
Стабильный сигнал, плавная передача изображения
Система передачи O3 объединяет два передающих сигнала и четыре принимаемых сигнала, обеспечивая максимальную дальность передачи сигнала 15 км.
Всенаправленное распознавание препятствий [1], аэросъемка в режиме огибания рельефа
Дрон оснащен несколькими видеодатчиками с широким углом обзора, которые обеспечивают высокую точность всенаправленного распознавания препятствий. Аэросъемку в режиме огибания рельефа можно легко выполнять на местности с крутыми склонами.
Применение
Картографирование фруктовых садов
Mavic 3M позволяет выполнять аэросъемку фруктовых садов в режиме огибания рельефа даже на местности с крутыми склонами. Использование платформ DJI Terra или DJI SmartFarm[6] позволяет реконструировать карты фруктовых садов в высоком разрешении, автоматически определять количество деревьев, отличать садовые деревья от других препятствий или объектов и создавать трехмерные маршруты полетов сельскохозяйственных дронов, делая их работу более безопасной и эффективной.
Области применения, требующие переменной скорости работы
Mavic 3M используется для получения мультиспектральных снимков сельскохозяйственных культур для распыления удобрений на рисовых и картофельных полях, а также контроля роста хлопка. Платформы DJI Terra или DJI SmartFarm[6] также позволяют получать карты с результатами NDVI и другими показателями растительности, фиксируя различия в урожайности и создавая карты распыления для управления опрыскиванием с переменной скоростью при использовании сельскохозяйственных дронов. Такой подход способствует сокращению расходов, повышению урожайности и защите окружающей среды.
Интеллектуальное решение для наблюдения за полями
Mavic 3M позволяет выполнять наблюдение за полями в автоматическом режиме. Снимки полей можно загружать на платформу DJI SmartFarm[6] в режиме реального времени по сети 4G. Это позволяет своевременно выявлять такие отклонения от нормы, как ухудшение всхожести, рост сорняков и полегание посевов сельскохозяйственных культур. Кроме того, эта платформа может проводить интеллектуальный анализ для распознавания проростков хлопка и оценки урожайности риса, применяя средства идентификации с поддержкой ИИ для обмена информацией о росте сельскохозяйственных культур в режиме реального времени, организации агротехнических процессов и простого управления сельскохозяйственными угодьями площадью 70 гектаров одним человеком.
Контроль состояния окружающей среды и учет естественных ресурсов
Mavic 3M также можно использовать для проведения исследований окружающей среды и природных ресурсов, например, мониторинга обогащения воды, исследований распределения лесов, исследований зеленой зоны города и многих других.
Примечания
- НЕ выполняйте полеты в неблагоприятных погодных условиях, таких как сильный ветер (при скорости ветра 12 м/с или более), снег, дождь или гроза. НЕ выполняйте полеты на высоте 6000 метров или выше над уровнем моря. НЕ используйте дрон при температуре ниже −10 или выше 40 °C. НЕ совершайте взлет с движущихся объектов, таких как автомобили и корабли. НЕ выполняйте полеты рядом с отражающими поверхностями, такими как вода или снег. Это может вызвать неправильную работу системы визуального позиционирования. При слабом сигнале спутниковых систем позиционирования дроном можно управлять только в условиях хорошего освещения и видимости. Система обзора может работать неправильно в условиях слабого освещения. При выполнении полета рядом с источниками электромагнитных помех соблюдайте меры безопасности. К распространенным источникам электромагнитных помех относятся высоковольтные линии электропередач, станции высоковольтных линий электропередач, радарные станции, базовые станции сотовой связи, радиовещательные башни, точки доступа Wi-Fi, роутеры и устройства Bluetooth.
- Дальность передачи сигнала составляет 15 км и может быть достигнута только при соблюдении требований стандарта FCC с учетом того, что измерения проводятся на открытом воздухе при отсутствии помех. Стандарт SRRC принят в материковом Китае, а наибольшая дальность передачи сигнала составляет 8 км. Приведенные выше данные показывают наиболее дальние расстояния связи для полетов в одну сторону без использования функции возврата домой при соблюдении требований каждого стандарта. Обращайте внимание на сообщения о возврате домой в приложении DJI Pilot 2 во время полета.
- Особые условия проведения испытаний: В безветренный солнечный день ортографическая аэрофотография выполняется со скоростью полета 15 м/с на высоте полета 217 м с наземным разрешением (GSD) 5,73 см для RGB и 10 см для мультиспектральной части при 70% продольном перекрытии и 60% боковом перекрытии аэроснимков.
- Измерения проводились при выполнении полета DJI Mavic 3M на постоянной скорости 36 км/ч на уровне моря при отсутствии ветра до достижения аккумулятором уровня заряда 0%. Данные предоставлены только для ознакомления. Обращайте внимание на сообщения функции возврата домой в приложении DJI Pilot 2 во время полета.
- Дополнительные аксессуары. Эта услуга недоступна в некоторых странах. Обратитесь к местному дистрибьютору для получения более подробной информации.
- Поддержка интеллектуальной платформы DJI для сельскохозяйственных дронов будет доступна со 2 квартала 2023 года. Эта услуга недоступна в некоторых странах. Обратитесь к местному дистрибьютору для получения более подробной информации.
| Размер по диагонали (без пропеллеров) | 380,1 мм |
| Размеры (в разложенном виде) | 347,5×283×139,6 мм (длина×ширина×высота) |
| Размеры (в сложенном виде) | 223×96,3×122,2 мм (длина×ширина×высота) |
| Макс. расстояние полета | 32 км |
| Масса | 951 г (с пропеллером и модулем RTK) |
| Объем внутренней памяти | - |
| Пропеллеры | 9453F Enterprise Edition |
| Макс. скорость набора высоты | 6 м/с (обычный режим), 8 м/с (спортивный режим) |
| Макс. скорость снижения | 6 м/с (обычный режим), 6 м/с (спортивный режим) |
| Макс. взлетная масса | 1050 г |
| Макс. скорость | 15 м/с (обычный режим). Пролет вперед: 21 м/с, пролет в сторону: 20 м/с, пролет назад: 19 м/с (спортивный режим) |
| Макс. угол наклона | 30° (обычный режим), 35° (спортивный режим) |
| Макс. угловая скорость | 200°/с |
| Максимально допустимая скорость ветра | 12 м/с |
| Макс. высота полета | 6000 м (без полезной нагрузки, если не используется режим аксессуаров) |
| Макс. время полета | 43 мин. |
| Диапазон рабочих температур | От -10° до 40°C |
| Точность позиционирования | По вертикали: ±0,1 м (при использовании визуального позиционирования); ±0,5 м (при использовании спутниковой системы позиционирования); ±0,1 м (при использовании D-RTK). По горизонтали: ±0,3 м (при использовании визуального позиционирования); ±0,5 м (при использовании позиционирования HD); ±0,1 м (при использовании RTK) |
| Модель моторов | 2008 |
| Мощность передатчика (EIRP) | 2,4 ГГц: <33 дБм (FCC), <20 дБм (CE/SRRC/MIC) |
| Спутниковые системы позиционирования | GPS+Галилео+BeiDou+ГЛОНАСС (ГЛОНАСС поддерживается только при включенном модуле RTK) |
| Стабилизация | 3-осевая (наклон, поворот, сгибание) |
| Рабочий диапазон углов вращения | Наклон: -90°…+35°. Поворот: неуправляемый. |
| Диапазон угловых вибраций | ±0,007° |
| Макс. контролируемая угловая скорость | 100°/с |
| Механический диапазон углов вращения | Наклон: -135°…+45°. Крен: -45°…+45°. Поворот: от -27° до +27°. |
| Емкость | 5000 мА·ч, 77 ватт-часов |
| Напряжение | 15,4 В |
| Тип | Литий-полимерный 4S |
| Вес | 335,5 г |
| Макс. напряжение зарядки | 17,6 В |
| Диапазон температур зарядки | От 5° до 40°C |
| Вход | От 100 В до 240 В (переменный ток), от 50 Гц до 60 Гц, 2,5 А |
| Выход | Максимальная выходная мощность 100 Вт (общая). При использовании обоих портов максимальная выходная мощность одного интерфейса составляет 82 Вт, при этом зарядное устройство динамически распределяет выходную мощность двух интерфейсов в соответствии с мощностью нагрузки |
| Выходная мощность одного порта батареи | 100 Вт |
| Выдержка | Скорость электронного затвора: 8-1/8000 с. Скорость механического затвора: 8-1/2000 с. |
| Размер изображения | 5280×3956 |
| Поддерживаемые файловые системы | exFAT |
| Режимы фотосъемки | Покадровая съемка: 20 Мп. Режим «Таймлапс»: 20 Мп. JPEG: 0,7/1/2/3/5/7/10/15/20/30/60 с. JPEG + RAW: 3/5/7/10/15/20/30/60 с. Панорама: 20 Мп (исходный материал). |
| Максимальный битрейт видео | 4K: 130 Мбит/с. FHD: 70 Мбит/с. |
| Поддерживаемые форматы файлов | JPEG/DNG (RAW), MP4 (MPEG-4 AVC/H.264) |
| Поддержка карт памяти | Используйте карту памяти с классом скорости V30 или выше или карту памяти из списка совместимых карт памяти |
| Разрешение видео | H.264: 4K: 3840×2160 при 30 кадрах в секунду. FHD: 1920×1080 при 30 кадрах в секунду. |
| Верхние датчики | Диапазон измерения расстояния: от 0,2 м до 10 м. Скорость эффективного обхода препятствий: скорость полета ≤6 м/с. Угол обзора: спереди и сзади 100°, справа и слева 90°. |
| Задние датчики | Диапазон измерения расстояния: от 0,5 м до 16 м. Скорость эффективного обхода препятствий: скорость полета ≤12 м/с. Угол обзора: по горизонтали: 90°, по вертикали: 103°. |
| Нижние датчики | Диапазон измерения расстояния: от 0,3 м до 18 м. Скорость эффективного обхода препятствий: скорость полета ≤6 м/с. Угол обзора: спереди и сзади 130°, справа и слева 160°. |
| Фронтальные датчики | Диапазон измерения расстояния: от 0,5 м до 20 м. Дальность обнаружения: от 0,5 м до 200 м. Скорость эффективного обхода препятствий: скорость полета ≤15 м/с. Угол обзора: по горизонтали: 90°, по вертикали: 103°. |
| Боковые датчики | Диапазон измерения расстояния: от 0,5 м до 25 м. Скорость эффективного обхода препятствий: скорость полета ≤15 м/с. Угол обзора: по горизонтали: 90°, по вертикали: 85°. |
| Условия функционирования | Спереди, сзади, слева, справа, сверху: поверхность с видимой текстурой и оптимальным уровнем освещенности (> 15 лк, условия нормального освещения люминесцентной лампой). Снизу: диффузно-отражающая поверхность с коэффициентом отражения >20% (например, стены, деревья, люди и т. д.); оптимальный уровень освещения (> 15 лк, условия нормального освещения люминесцентной лампой). |
| Рабочая частота трансляции | 2,400–2,4835 ГГц |
| Задержка | Приблизительно 200 миллисекунд |
| Качество прямой трансляции | Пульт управления: 1080p/30 кадров/с |
| Рабочий диапазон температур | От 5° до 40°C |
| Входной ток | USB-C: От 5 В до 20 В, 5,0 А |
| Модели | Пульт управления: SanDisk Extreme PRO 64 ГБ V30 A2 microSDXC, SanDisk High Endurance 64 ГБ V30 microSDXC, SanDisk Extreme 128 ГБ V30 A2 microSDXC, SanDisk Extreme 256 ГБ V30 A2 microSDXC, SanDisk Extreme 512 ГБ V30 A2 microSDXC, Lexar 667x 64 ГБ V30 A2 microSDXC, Lexar High-Endurance 64 ГБ V30 microSDXC, Lexar High-Endurance 128 ГБ V30 microSDXC, Lexar 667x 256 ГБ V30 A2 microSDXC, Lexar 667x V30, 512 ГБ V30 microSDXC, Samsung EVO Plus 64 ГБ V30 microSDXC, Samsung EVO Plus 128 ГБ V30 microSDXC, Samsung EVO Plus 256 ГБ V30 microSDXC, Samsung EVO Plus 512 ГБ V30 microSDXC, Kingston Canvas Go! Plus 128 Гбайт V30 A2 microSDXC, Kingston Canvas React Plus 128 ГБ V90 A1 microSDXC. Дрон: SanDisk Extreme 32 Гбайт V30 A1 microSDHC, SanDisk Extreme PRO 32 Гбайт V30 A1 microSDHC, SanDisk Extreme 512 Гбайт V30 A2 microSDXC, Lexar 1066x 64 Гбайт V30 A2 microSDXC, Kingston Canvas Go! Plus 64 Гбайт V30 A2 microSDXC, Kingston Canvas React Plus 64 Гбайт V90 A1 microSDXC, Kingston Canvas Go! Plus 128 Гбайт V30 A2 microSDXC, Kingston Canvas React Plus 128 Гбайт V90 A1 microSDXC, Kingston Canvas React Plus 256 Гбайт V90 A2 microSDXC, Samsung PRO Plus 256 Гбайт V30 A2 microSDXC. |
| Матрица | CMOS 1/2,8 дюйма, число эффективных пикселей: 5 Мп |
| Объектив | Угол обзора: 73,91° (61,2° x 48,10°). Эквивалентное фокусное расстояние: 25 мм. Диафрагма: f/2,0. Фокус: фиксированный фокус. |
| Размер изображения | 2592×1944 |
| Режимы фотосъемки | Покадровая съемка: 5 Мп. Режим «Таймлапс»: 5 Мп. TIFF: 2/3/5/7/10/15/20/30/60 с. |
| Формат видео | MP4 (MPEG-4 AVC/H.264) |
| Формат фото | TIFF |
| Видео | H.264 FHD: 1920 x 1080 при 30 кадрах в секунду. Видеоматериалы: NDVI/GNDVI/NDRE. |
| Матрица | CMOS 4/3″, число эффективных пикселей: 20 Мп |
| Объектив | Угол обзора: 84°. Эквивалентное фокусное расстояние: 24 мм. Диафрагма: f/2,8–f/11. Фокус: от 1 м до ∞. |
| Диапазон ISO | 100–6400 |
